k8s集群搭建与部署详解

本文详细描述了部署K8s集群的步骤

前期准备

本文使用K8s的1.28版本。注意，在早期，Docker 是 Kubernetes 主要支持的运行时，Kubernetes 使用了一个叫做 dockershim 的内置组件来连接到 Docker Engine 的 API。但从 Kubernetes 1.24 版本开始，dockershim 被移除了。 这意味着 Kubelet 不再内置与 Docker API 直接通信的能力。本文不使用docker容器运行时，而使用contained。

服务器配置

更换apt镜像源

如果镜像源是国外的，建议更换为国内的阿里云。

apt镜像源文件一般是/etc/apt/sources.list，建议修改之前先备份该文件。

cp /etc/apt/sources.list /etc/apt/sources.list.bak

然后将用以下内容替换掉/etc/apt/sources.list中的内容。

deb http://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse

固定IP

Netplan 这是 Ubuntu 18.04 LTS 及以后版本使用的默认网络管理工具。它使用 YAML 文件进行配置。

进入/etc/netplan，找到目录下的*.yaml文件，建议先将文件备份。

修改addresses，如下图所示。

修改了/etc/netplan/*.yaml文件后，先执行：

sudo netplan try

这个命令会测试你的 YAML 配置文件的语法是否正确，并尝试应用配置。如果新的配置导致网络中断，它会在指定的时间后自动回滚到之前的配置。这是一个非常有用的安全措施，以防你不小心把自己锁在服务器外面。如果测试成功，它会提示你 “Configuration accepted.” 并让你按 Enter 确认。

然后再执行即可。

sudo netplan apply

这个命令会检查你的 YAML 配置文件的语法，将其翻译成后端（systemd-networkd 或 NetworkManager）可以理解的配置，然后指示后端去应用这些配置。

不过，注释警告说，如果你直接修改这个文件，你的修改可能在系统重启后失效，因为 cloud-init 可能会重新生成或覆盖它。

如果你希望这个静态 IP 配置在重启后依然生效，并且你确定不需要 cloud-init 来管理网络（或者你想通过 cloud-init 的方式去指定这个静态 IP，但这超出了基础的网络文件配置范畴），你需要按照注释中的建议，创建一个文件（例如 /etc/cloud/cloud.cfg.d/99-disable-network-config.cfg）并写入 network: {config: disabled} 来禁用 cloud-init 的网络配置功能。

禁用swap分区

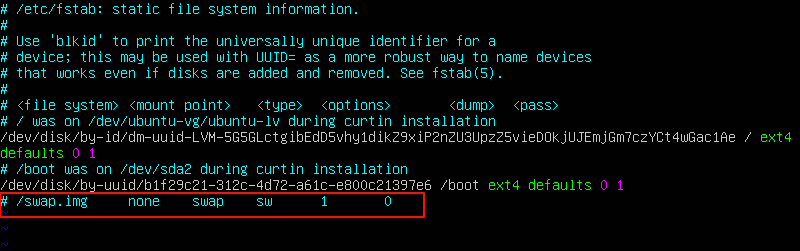

在/etc/fstab文件中注视掉交换内存

将桥接的IPv4流量传递到iptables的链

# 确保 br_netfilter 模块已加载
sudo modprobe br_netfilter

# 创建或编辑 sysctl 配置文件
echo "net.bridge.bridge-nf-call-iptables = 1" | sudo tee /etc/sysctl.d/k8s.conf
echo "net.bridge.bridge-nf-call-ip6tables = 1" | sudo tee -a /etc/sysctl.d/k8s.conf # -a 参数表示追加而非覆盖

# 应用 sysctl 配置
sudo sysctl --system

• br_netfilter 模块： 这个内核模块是实现网络桥接流量与 netfilter(iptables) 框架集成的关键。加载这个模块后，Linux 内核就具备了让桥接流量通过 iptables 的能力。
• net.bridge.bridge-nf-call-iptables = 1： 这个内核参数（通过 sysctl 设置）是告诉内核，当 br_netfilter 模块加载时，对于桥接流量，是否要将它们传递给 iptables 的链进行处理。设置为 1 表示“是，将桥接流量也发送给 iptables 处理”。

当一个 Pod 尝试访问同一节点上的另一个 Pod 通过其 Service IP 时，流量可能会通过本地的网络桥接。Linux 内核的 iptables/netfilter 框架非常强大，可以检查和修改网络数据包。然而，默认情况下，流经网络桥接的流量可能 不会经过标准的 iptables 链。它们可能在网络桥接内部就被直接转发了。

如果 bridge-nf-call-iptables 没有启用 (=0)，那么这个流量在经过桥接时，很可能就不会被 kube-proxy 设置的那些将 Service IP 转发到 Pod IP 的 iptables 规则所捕获和处理。结果就是，访问 Service IP 的请求无法正确地转发到后端的 Pod，导致网络不通或服务访问失败。

启用 bridge-nf-call-iptables=1 确保了即使是流经网络桥接的数据包，也会被 iptables 规则检查到，这样 kube-proxy 设置的 Service 转发规则才能正确应用，保证集群内部 Service 的可达性。

安装

Kube三件套

kubectl kubelet kubeadm 三件套需要安装公共签名密钥

1. 安装必要的包

先更新包版本，安装一些必须的包——apt-transport-https、ca-certificates、curl、gpg，

• apt-transport-https: 如果需要的话，安装这个包以支持 HTTPS 协议的软件源。
  • 一般较新的apt通常已经内置了 HTTPS 支持，所以这个包有时是虚拟的或不必要的。如果是的话，我们可以跳过这个包。
• ca-certificates: 安装包含公共证书颁发机构证书的软件包。这让你的系统能够验证通过 SSL/TLS 连接（如 HTTPS）下载的数据的来源是否可信。
• curl: 安装一个强大的命令行工具，用于通过各种协议（包括 HTTPS）传输数据。这里用于下载 Kubernetes 软件源的 GPG 密钥。
• gpg: 安装 GNU Privacy Guard 工具，用于处理加密签名。这里用于处理下载的 GPG 密钥，以便 apt 能够验证软件包的真实性。

sudo apt-get update && sudo apt-get install -y apt-transport-https ca-certificates curl gpg

1. 添加GPG签名密钥

从阿里云下载用于验证其软件包的公钥，并将其安全地存储到 APT 的密钥环目录中，以便 apt 在下载和安装 Kubernetes 软件包时可以验证其签名。

注意： 这里的 URL ( /v1.28/ ) 指定了是针对 v1.28 版本的密钥，这表明你后续安装的软件包将是 v1.28 或兼容版本。

sudo curl -fsSL https://mirrors.aliyun.com/kubernetes-new/core/stable/v1.28/deb/Release.key | sudo gpg --dearmor -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg

1. 添加镜像源

将 Kubernetes 软件包源的配置信息（指向阿里云镜像站的 v1.28 版本源，并指定用于验证签名的 GPG 密钥文件）写入到 /etc/apt/sources.list.d/ 目录下的 kubernetes.list 文件中。

echo "deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://mirrors.aliyun.com/kubernetes-new/core/stable/v1.28/deb/ /" | sudo tee /etc/apt/sources.list.d/kubernetes.list

1. 安装三件套

sudo apt-get update && sudo apt-get install -y kubelet kubeadm kubectl

安装完成后运行kubelet

sudo systemctl enable kubelet
sudo systemctl start kubelet

安装Containerd

安装containerd与安装docker流程基本一致，差别在于不需要安装docker-ce。

1. 安装必要的包

lsb-release显示关于 Linux Standard Base (LSB) 和 Linux 发行版的信息。

sudo apt install lsb-release

1. 添加GPG签名

curl -fsSL http://mirrors.aliyun.com/docker-ce/linux/ubuntu/gpg | sudo gpg --dearmor -o /etc/apt/keyrings/docker-apt-keyring.gpg

1. 添加镜像仓库

使用 $(lsb_release -cs) 可以确保 APT 仓库的配置指向适用于你当前 Ubuntu 版本的 Docker 软件包目录，避免安装了不兼容的软件包。

echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker-apt-keyring.gpg] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list

1. 安装

sudo apt-get update && sudo apt-get install -y containerd.io

查看运行状态

sudo systemctl enable containerd
sudo systemctl start containerd
sudo systemctl status containerd

1. 修改配置

先生成containerd的默认配置

sudo containerd config default | sudo tee /etc/containerd/config.toml

再修改CgroupDriver为systemd，k8s官方推荐使用systemd类型的CgroupDriver

[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc]
  ...
  [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]
    SystemdCgroup = true

接下来修改镜像源，找到registry.mirrors所在位置，添加如下所示配置。

• docker.io 是 Docker Hub 的官方地址，绝大多数公共镜像都来源于此，配置 docker.io 的加速器是最常见的需求。
• 对于 Kubernetes 自己的核心镜像 (如 kube-apiserver, kube-controller-manager 等)，在 Kubernetes 1.25 之前它们主要托管在 k8s.gcr.io，1.25 及之后迁移到了 registry.k8s.io。我们将registry.k8s.io加速。

    [plugins."io.containerd.grpc.v1.cri".registry]
      config_path = ""

      [plugins."io.containerd.grpc.v1.cri".registry.auths]

      [plugins."io.containerd.grpc.v1.cri".registry.configs]

      [plugins."io.containerd.grpc.v1.cri".registry.headers]

      [plugins."io.containerd.grpc.v1.cri".registry.mirrors]
       [plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]
        endpoint=["https://docker.m.daocloud.io"]
       [plugins."io.containerd.grpc.v1.cri".registry.mirrors."registry.k8s.io"]
        endpoint=["https://k8s.m.daocloud.io"]

最后，重启containerd

sudo systemctl restart containerd

可以执行以下命令查看是否将镜像修改成功。

sudo crictl info

如下图所示，表示成功了。

部署

Master节点初始化

在bestzy-master主机上，执行以下代码。

sudo kubeadm init \
  --apiserver-advertise-address=192.168.154.100 \
  --image-repository registry.aliyuncs.com/google_containers \
  --kubernetes-version v1.28.15 \
  --service-cidr=10.96.0.0/12 \
  --pod-network-cidr=10.244.0.0/16

• –apiserver-advertise-address : 填控制平面节点本机的、其他节点可以访问到的 IP 地址。
  • 用 ip a 或 ifconfig 查看。在输出中找到你连接内网的那个网络接口（比如 eth0 或 ens33 等），找到它对应的 inet 地址。这个地址就是你可以填写的 --apiserver-advertise-address。
• –image-repository ：使用这个参数指定其他的镜像仓库，例如阿里云的 registry.aliyuncs.com/google_containers。这样 kubeadm 就会从这里拉取控制平面组件的镜像。
• –kubernetes-version : 指定要安装的 Kubernetes 版本，例如 v1.28.15。如果不指定，会使用当前安装的 kubeadm 适配的默认版本。
• –pod-network-cidr : 填一个为 Pod 准备的、未被占用的、不与你的宿主机网络和 Service 网络冲突 的 IP 地址段。这个参数通常取决于你选择的 CNI 插件，例如 Flannel 的 10.244.0.0/16 或 Calico 的 192.168.0.0/16。
• –service-cidr : 填一个为 Service 准备的、未被占用的、不与你的宿主机网络和 Pod 网络冲突 的 IP 地址段。常见的选择是 10.96.0.0/12。

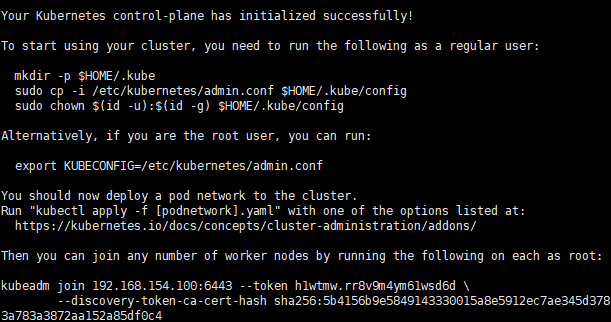

显示 successfully 表示初始化成功

修改目录权限

要想使相关的组件可以正常使用，我们还需要按提示将目录、权限设置成功。

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

添加Node节点

如提示所示，我们需要在bestzy-node1、bestzy-node2主机上，分别执行以下命令。

kubeadm join 192.168.154.100:6443 --token h1wtmw.rr8v9m4ym61wsd6d \
        --discovery-token-ca-cert-hash sha256:5b4156b9e5849143330015a8e5912ec7ae345d3783a783a3872aa152a85df0c4

但默认的token有效期为24小时，当过期之后，该token就不能用了，这时可以使用如下的命令创建token：

kubeadm token create --print-join-command

成功添加Node节点后会显示如下文字。

部署CNI网络插件

根据提示，在Master节点使用kubectl工具查看节点状态：

kubectl get nodes

kubeadm init 命令负责初始化 Kubernetes 控制平面。它会下载并启动控制平面所需的组件：kube-apiserver, kube-controller-manager, kube-scheduler, etcd 等。

但kubeadm init并没有部署一个实际的 Pod 网络 来满足上面提到的 Pod 之间直接通信的要求。它设置了网络环境的基础，但它没有提供一个具体的网络实现方案来分配 Pod IP 并处理跨节点的数据包转发。

总而言之，kubeadm init 只搭建了骨架，如果没有部署 CNI 插件，那么 kubelet 在尝试启动 Pod 时，会发现没有组件可以为其配置网络接口和 IP 地址（这是 Pod 启动流程中的关键一步）。

此处，我们选择https://github.com/flannel-io/flannel，进行快速部署

注意，该命令不能使用sudo，当你使用 sudo 执行 kubectl 命令时，命令是以 root 用户的身份运行的。 kubectl 在查找其配置（kubeconfig 文件，通常是 ~/.kube/config）时，会去 root 用户的home目录，也就是 /root/.kube/config。而我们之前配置 kubectl 的步骤（将 /etc/kubernetes/admin.conf 复制到 ~/.kube/config 并修改权限）这些命令是为当前登录用户配置的。

kubectl apply -f https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml

去除污点

污点（Taint）是标记节点的一种方式，用来阻止某些 Pod 调度到该节点上。

初始情况下，master是污点节点，我们可以选择性的为它去除污点。

kubectl describe node bestzy-master | grep -i taint

命令将输出：

执行以下命令（注意末尾的-）将移除污点。

kubectl taint node bestzy-master node-role.kubernetes.io/control-plane:NoSchedule-

测试

部署nginx

尝试部署一个简单的应用程序，验证 Pod 是否可以被调度到节点上并成功运行。

kubectl create deployment nginx --image=nginx

预期输出： 会创建名为 nginx 的 Deployment。

检查状态

检查 nginx Deployment 的状态，以及它创建的 Pod 的状态。

kubectl get deployments
kubectl get pods

Pod 的状态应该最终变为 Running。

kubectl get pods -o wide 可以看到 Pod 被调度到了哪个节点上。

参考链接

• https://developer.aliyun.com/mirror/kubernetes/
• https://kubernetes.io/zh-cn/docs/setup/production-environment/container-runtimes/
